高壓環網柜原理

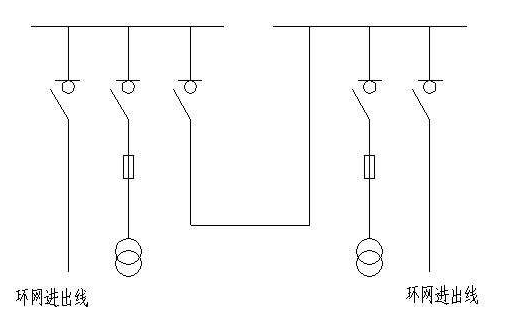

環網是指環形配電網，即供電干線形成一個閉合的環形，供電電源向這個環形干線供電，從干線上再一路一路地通過高壓開關向外配電。高壓環網柜輸配電的好處是，每一個配電支路，既可以同它的左側干線取電源，又可以由它的右側干線取電源。當左主干線故障時，繼續從右主干線、室外環柜型號獲得電源；當右主干線故障時，高壓環柜繼續從左主干線獲得電源。因此，雖然總電源為單路電源，但從各配電支路得到的好處與雙路電源相似，從而提高了電源的可靠性。

所謂“高壓環網柜”就是每個配電支路設一臺開關柜（出線開關柜）,這臺開關柜的母線同時就是環形干線的一部門。也就是說，環形干線由連接在一起的各個出線柜的總線組成。每個出線柜稱為“環柜”。實際上單獨拿出一臺高壓環網柜是看不出環網的含義的。

這些高壓環網柜的都不大，因而高壓環網柜的高壓開關一般不采用結構復雜的斷路器而采取結構簡單的帶高壓熔斷器的高壓負荷開關。即崇州環柜、環柜內的高壓開關一般為負荷開關。高壓環網柜用負荷開關操作正常電流，而用切除短路電流，這兩者結合起來取代了。當然這只能局限在一定容量內。

這種開關柜也可用于無回路配電系統。隨著此類開關柜的廣泛應用，“高壓環柜”已跳出了回路配電的范圍，一般是指以負荷開關為主的高壓開關柜。

高壓環網柜保護裝置

大容量是我公司在總結了國內外同行多年應用經驗基礎上，結合國內綜合自動化系統的實際特點，開發研制的集保護、監視、控制、通信等多種功能于一體的電力自動化高新技術產品，是構成智能化開關柜的理想電器單元。該產品內置一個由二十多個標準保護程序構成的保護庫，低壓開關柜，具有對一次設備電壓電流模擬量和開關量的完整強大的采集功能電流測量通過保護ct實現。

微機保護

環柜雖然使用時間不長，但得到了廣泛的應用。這主要是由于新開發的工業企業和建筑。從供配電的角度來看，大對數中、小容量配電變壓器一般不超過1250kVA，且長期穩定供電。對于這樣的用戶來說，環形網柜的性能并不是最完美的，但它是足夠的和勝任的。隨著大規模的城市建設，大量大型高層建筑物拔地而起，變配電所往往就設在樓下，根據消防要求，變配電設備必須“無油化”，根據建設面積的合理使用，變配電設備應該“小型化”，于是高壓高壓環網柜或真空斷路器，干式變壓器，干式互感器就進入了幢幢大樓。環柜結構簡單，運行可靠安全，維護量小。高壓環柜廠家運行成本低。與帶斷路器的開關柜相比，具有突出的優點。高壓環網柜要求負荷開關具有更高的性能和更小的體積，新型的負荷開關應運而生，這又反過來帶動了高壓環網柜的技術進步，當今的高壓環網柜不但性能優良而且系列化了，高壓環網柜，這更擴展了高壓環網柜的使用范圍。

由于高壓環網柜承受較高的壓力，因此需要有保護裝置來保護環網機柜。微機保護裝置在高壓環網柜中越來越受歡迎。由于其體積小、環網小、成本低，有必要研制一種經濟實用的計算機保護裝置。

高壓環網柜的組成部分

一般區分為進線柜、出線柜、母線提升柜、計量柜、開關柜等，每組柜子里又根據不同用途含有不同元件，如斷路器、隔離開關、接地刀閘、母牌、電纜附件、帶電顯示器、操作機構、柜體等等。如果把柜子用在戶外還要外加外殼。

高壓環網柜的內部元器件

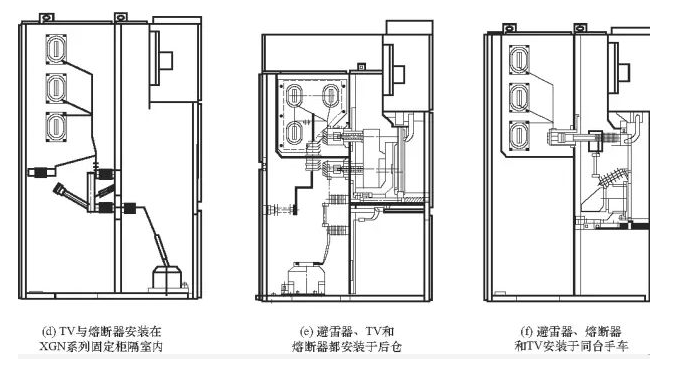

一般的高壓環網柜，內部具有負荷開關+操作機構，帶電顯示器，絕緣子，電流互感器，電壓互感器，真空斷路器，接地開關，避雷器，熔斷器，隔離開關，電纜故障指示器，電動操作機構，機械聯鎖，柜內照明燈，電磁鎖等。

高壓環網柜的組成部分

一般區分為進線柜、出線柜、母線提升柜、計量柜、開關柜等，每組柜子里又根據不同用途含有不同元件，如斷路器、隔離開關、接地刀閘、母牌、電纜附件、帶電顯示器、操作機構、柜體等等。如果把柜子用在戶外還要外加外殼。

分支箱和高壓環網柜的區別

電纜分支箱的主要作用是將電纜分接或轉接。

1）電纜分接。在一條距離比較長的線路上有多根小面積電纜往往會造成電纜使用浪費，于是在出線到用電負荷中，往往使用主干大電纜出線，然后在接近負荷的時候，使用電纜分支箱將主干電纜分成若干小面積電纜，由小面積電纜接入負荷。這樣的接線方式廣泛用于城市電網中的路燈等供電、小用戶供電。

2）電纜轉接。在一條比較長的線路上，電纜的長度無法滿足線路的要求，那就必須使用電纜接頭或者電纜轉接箱，通常短距離時候采用電纜中間接頭，但線路比較長的時候，根據經驗在1000M以上的電纜線路上，如果電纜中間有多中間接頭，為了確保安全，會在其中考慮電纜分支箱進行轉接。

3）分支箱廣泛用于戶外，隨著技術的進步，現在帶開關的電纜分支箱也不斷增加，而城市電纜往往都采用雙回路供電方式，于是有人直接把帶開關的分支箱稱為戶外高壓環網柜，但目前這樣的高壓環網柜大部分無法實現配網自動化，不過已經廠家推出可以配網自動化的戶外高壓環網柜了。這也使得電纜分支箱和高壓環網柜的界限開始模糊了。

高壓環網柜主要是為為實現雙回路或多回路供電，以提高供電的可靠性。目前先進的高壓環網柜可以做到配網自動化，實現遠距離操作。

高壓環網柜的保護裝置

環網柜微機保護裝置國內外同行多年應用經驗基礎上，結合國內綜合自動化系統的實際特點，開發研制的集保護、監視、控制、通信等多種功能于一體的電力自動化高新技術產品，是構成智能化開關柜的理想電器單元。該產品內置一個由二十多個標準保護程序構成的保護庫，具有對一次設備電壓電流模擬量和開關量的完整強大的采集功能（電流測量通過保護CT實現）。

由于環網柜承受高壓，故要一款保護裝置要保護環網柜。環網柜使用微機保護裝置越來越盛行，由于環網柜體積小，且造價低廉，故需有一款性價比較高且實用的微機保護裝置。

一般的高壓環網柜，內部具有負荷開關+操作機構，帶電顯示器，絕緣子，電流互感器，電壓互感器，真空斷路器，接地開關，避雷器，熔斷器，隔離開關，電纜故障指示器，電動操作機構，機械聯鎖，柜內照明燈，電磁鎖等。

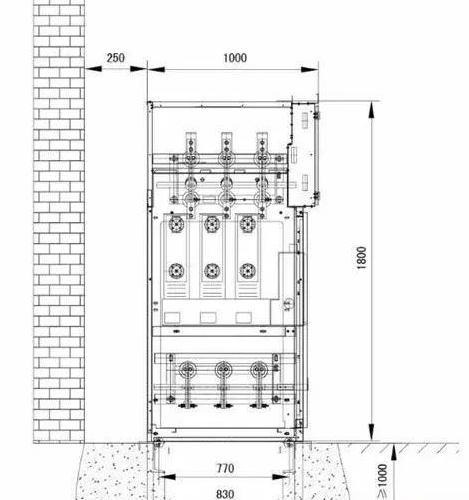

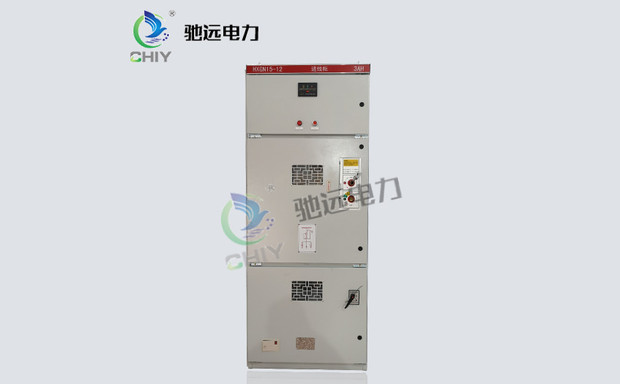

高壓環網柜是將一組高壓開關設備安裝在鋼板金屬柜內或制成拼裝的間隔式環網供電單元的一組電氣設備。環形網柜的核心部分采用負載開關和熔斷器。本實用新型結構簡單，體積小，價格低廉，提高了電源參數和性能，供電安全。廣泛應用于城市居民區、高層建筑、大型公共建筑、工礦企業等負荷中心配電站和箱式變電站。
