主要特點

·采用絲杠推進機構.省力、平穩、自鎖性能好。

·體積小巧、操作靈活，具有電氣性能可靠、使用壽命長、檢修方便、維護少的特點。

操作機構

·ZN23真空新路器的采用整體式3AV3彈簧操作機構，機構相對成熟，穩定可靠。

·機構設計簡單，輸出曲線及其性能更適合40.5kV真空新路器的特點和要求。

安裝方式

·ZN23真空新路器在開關柜內的安裝形式既可以是固定式，也可以是抽出式，具有良好的互換性。

·該系列手車式新路器主要配1400mmKYN61型落地柜，固定式新路器配XGN-40.5、GG1A-40.5及箱式變電站等。

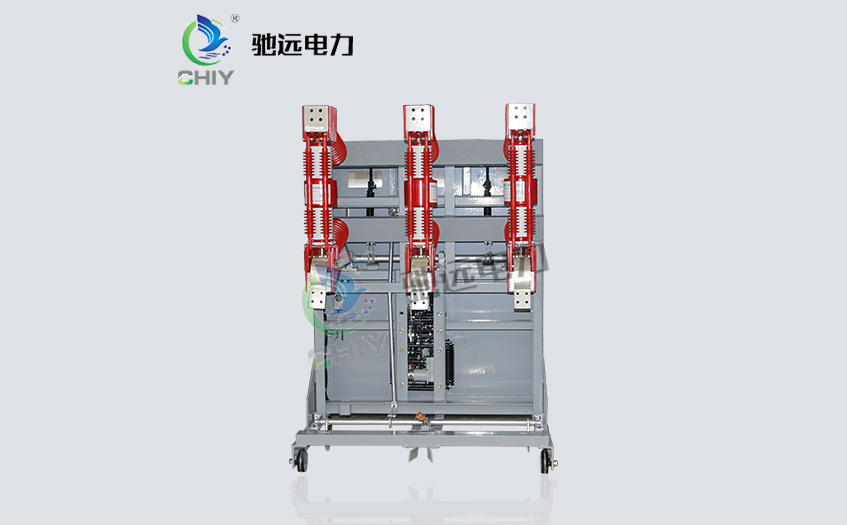

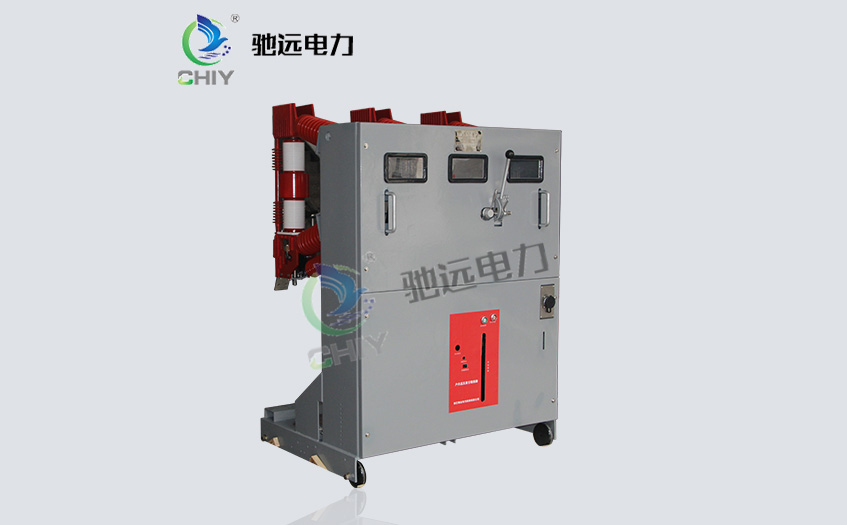

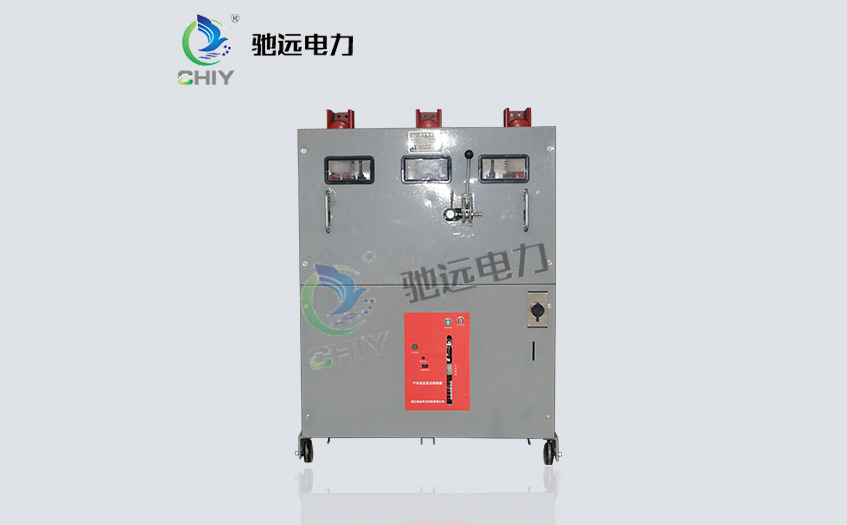

ZN23-35/T1250-31.5型戶內高壓真空新路器（以下簡稱新路器）.適用于三相交流50Hz.額定電壓40.5kV電力系統中，可供工礦企業、發電廠及變電站作為分合負荷電流、過載電流、故障電流之用。

新路器與操動機構采用上下布置結構，有效地降低了新路器的深度。

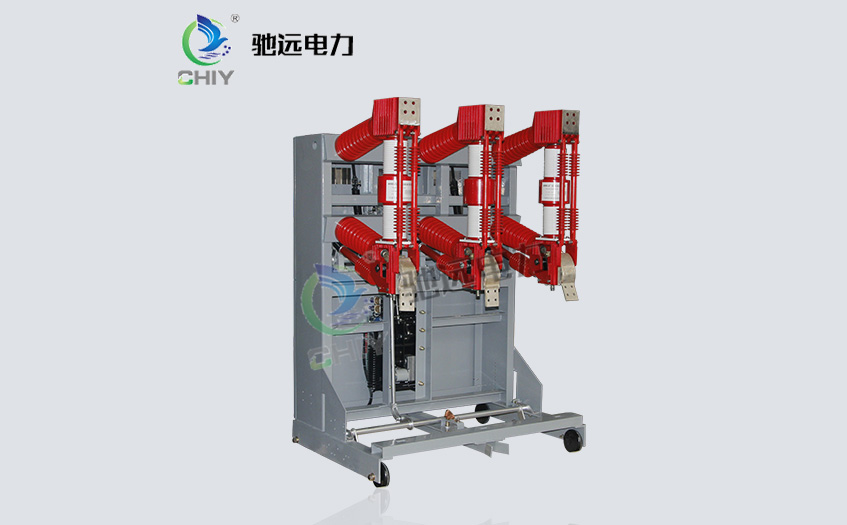

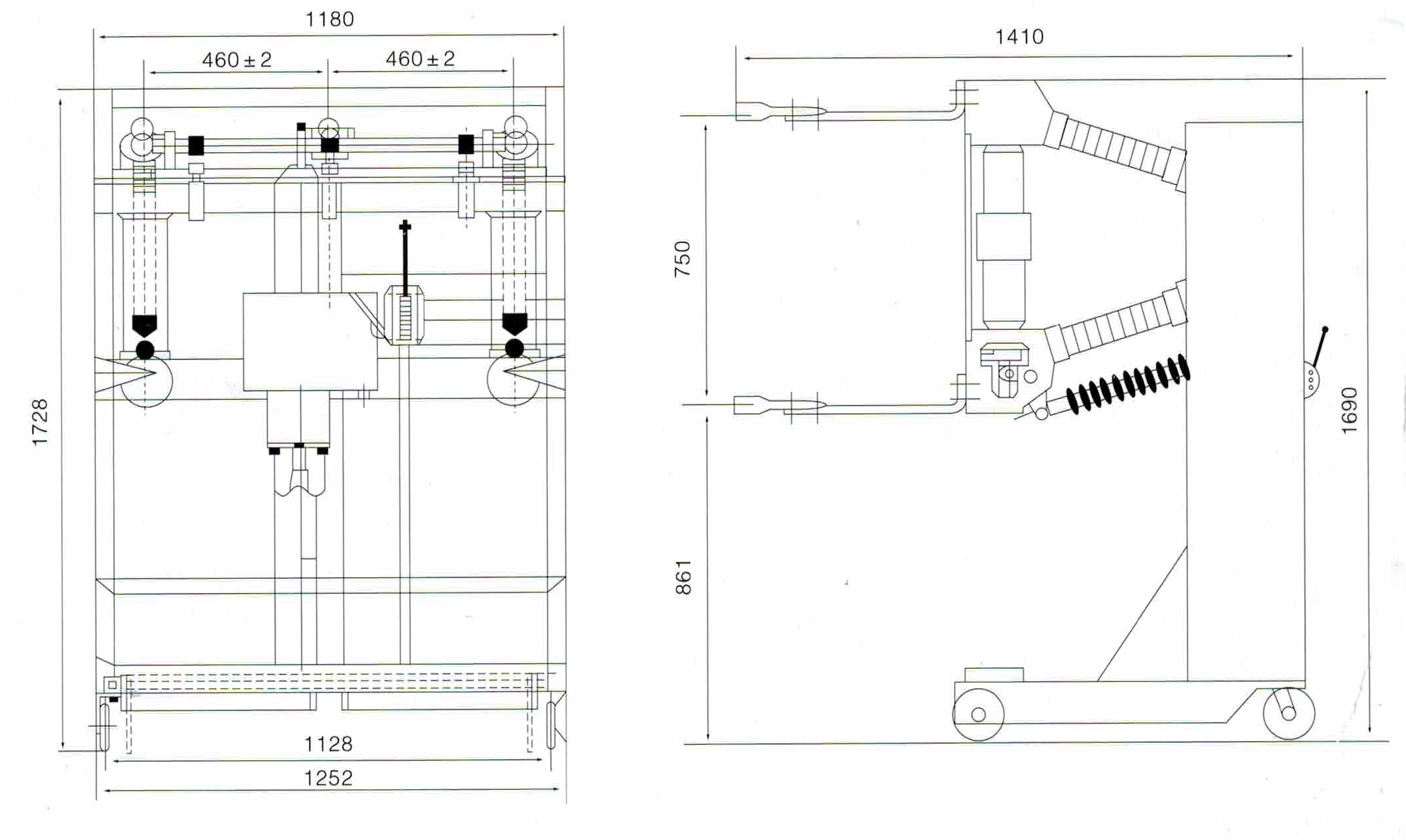

三相滅弧室和相聯帶電體由三只獨立的環氧樹脂絕緣筒相隔離，構成復合絕緣結構，新路器滿足正常運行條件下的空氣距和爬距要求，并有效地減小了新路器的體積。主導電回路真空滅弧室和動靜導電聯接安裝在絕緣簡內，使相間距僅為300mm。主回路電氣連接全部采用固定式連接，具有很高的可靠性。絕緣簡安裝在新路器框架上方。

總體布局合理、美觀、簡潔。體積小七、操作靈活.具有電氣性能可靠、使用壽命長、檢修方便、機構免維護的特點。

該新路器適用于頻繁操作及多種場合和運行條件比絞苛刻的場所。
