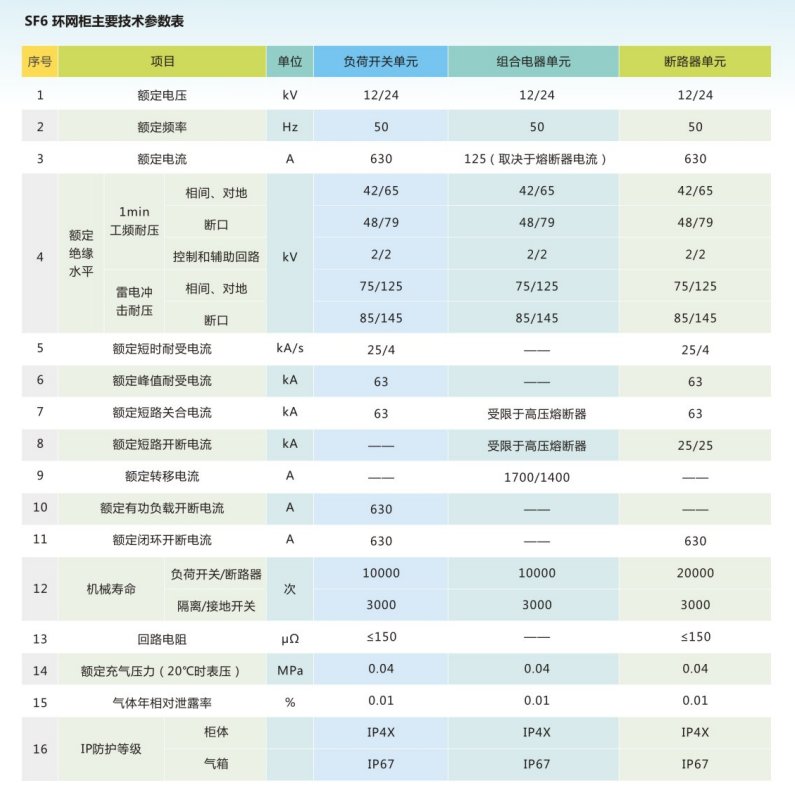

使用環境：

1.海拔高度：≤4000m（當設備運行在海拔高度1000m以上時請?zhí)貏e注明以便制造時對充氣壓力進行調整）。

2.環境溫度：最高氣溫：+55℃；最低氣溫：-40℃；24h內平均氣溫不超過35℃。

3.環境濕度：24h相對濕度平均不超過95%；月相對濕度平均不超過90%。

4.安裝環境：周圍空氣沒有爆炸性和腐蝕性氣體，安裝場所無劇烈震動沖擊，污穢級不超過GB/T5582中的皿級。

5.抗震烈度：9度。

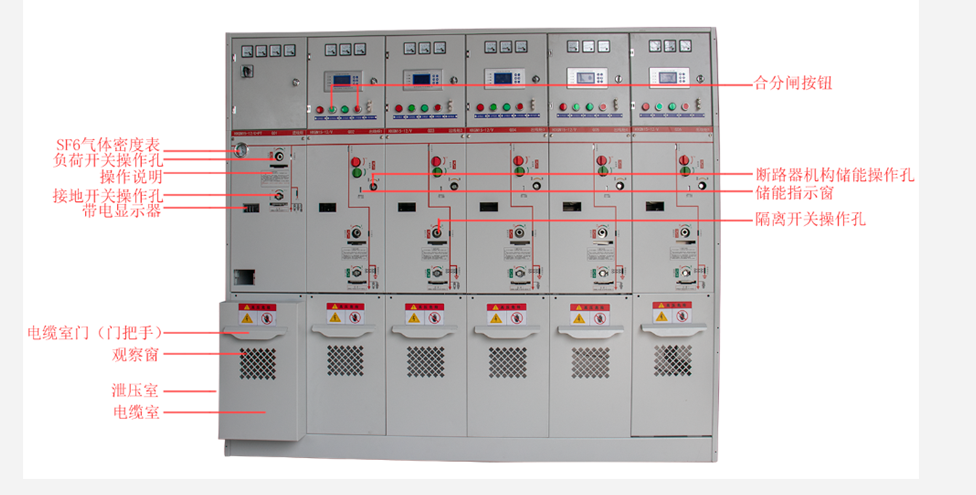

產品結構：

1.SF6氣體密度表

CYC系列開關設備每個氣箱均配備一個密度表，密度值不受環境溫度變化，是20℃時的相應壓力值，若密度表指示位置處于紅色區域，表示氣體壓力偏低，處于綠色區域，表示氣體壓力正常（額定表面值為1.4bar)；

2.負荷開關操作孔

采用CYC系列開關設備配備的機構操作手柄，通過負荷開關操作孔可對負荷開關進行合、分閘操作；

3.操作說明

相應開關單元指示面板上印有開關操作說明，保證開關送電、斷電操作正確，提高安全性能；

4.接地開關操作孔

采用CYC系列開關設備配備的機構操作手柄，通過接地開關操作孔可對接地開關進行合、分闡操作；

5.帶電顯示器

帶電顯示器連接套管，指示燈可顯示套管處一次回路是否帶電；

6.電纜室門（門把手）

在正確操作開關，回路處于接地狀態下，方可打開下柜門；

7.觀察窗

CYC系列開關設備每個單元電纜室門均配有觀察窗，可在不開啟柜門的情況下，觀察到電纜室內電纜及互感器等實時情況；

8.泄壓室

泄壓閥位于氣箱底部，泄壓室與電纜室之間有金屬板隔開，若氣箱內壓力過高時，泄壓閥中的防爆膜可破裂，以釋放壓力；

9.電纜室

電纜室內通過符合DIN47636標準的套管，通過全絕緣、全密封可分離連接器（電纜接頭）與進出線電纜連接；

10.合分閘按鈕

斷路器機構儲能到位后，通過合分閘按鈕可對斷路器開關進行合、分閘操作；

11.斷路器機構儲能操作孔

采用CYC系列開關設備配備的機構操作手柄，通過儲能操作孔可對斷路器機構進行儲能操作；

12.儲能指示窗

13.隔離開關操作孔

采用CYC系列開關設備配備的機構操作手柄，通過隔離開關操作孔可對隔離開關進行合、分闡操作；

14.熔斷器室

熔斷器安裝在由環氧樹脂澆注的熔絲筒中，從柜體正面可方便更換。

1.模塊化設計

包括負荷開關單元（C）、負荷開關+熔斷器組合電器單元（F）、斷路器單元（V）、計量柜單元（M）、母線PT單元（PT)等，不同模塊可任意組合形成環網柜。

2.全絕緣全密封設計

CYC系列開關設備的一次帶電部分（主母線）和開關本體均密封在不銹鋼板焊接而成的氣箱當中，主回路通過氣箱上安裝的符合DIN47636標準的套管與外部連接，可通過全絕緣、全屏蔽全密封的可分離連接器與進出線電纜連接，氣箱防護等級達到IP67，氣箱內部不受外界環境影響，具備短時抗洪水和抗凝露功能。

3.靈活擴展化設計

CYC系列開關設備可通過各種標準單元模塊組合成共箱式不可擴展的固定式環網開關設備（在同一個SF6絕緣氣箱內，最多可做到6單元共箱），也可以將不同模塊組合設計成可擴展單元，通過專用的全絕緣全屏蔽母線連接件，實現多形式的組合，達到全模塊化，能夠最大限度的滿足不同地區、不同形式、不同客戶的需要，提供多樣化的供配電設計方案。

4.安全可靠性高

一次帶電部分和開關本體均密封在不銹鋼氣箱中，通過套管與外部連接，避免了直接接觸帶電體；設備具有可靠的壓力釋放裝置和泄壓通道，保證了故障發生時人身設備的安全；擁有完善的機械聯鎖裝置，可最大程度的防止誤操作。

5.自主研發的新型機構

擁有自主研發設計的彈簧操作機構，優化零部件，簡化傳動構造，使得機構整體更穩定，傳動更加靈活，可擴展為智能化操控。聯鎖采用剛性連接，相對軟連接更可靠。元件、微動開關及線路板，采用模塊化集成方式，方便維護及檢修。

6.先進的焊接密封技術

CYC系列開關設備對動密封（開關操作軸）、氣壓表、高壓套管、防爆閥等涉及彈性密封的元件，嚴格控制材料的強度、硬度、壓縮變形等性能，通過一系列的試驗、檢測手段，保證密封性能。

■氣箱制造精度高：借鑒行業先進經驗，引進日本三菱激光切割機和數控沖、減、折等設備保證氣箱零件加工的尺寸精度，采用ABB焊接機器人，全自動焊接工藝保證焊接的效率高、氣箱質量穩定，焊縫美觀，防止氣箱內氣體的泄露和外部潮氣的入侵，最大程度的保障了MGC系列充氣柜的性能穩定。

■元器件高質量的控制要求：動密封、密度表、高壓套管等元器件都要采用氨質譜檢漏儀和X光無損探測儀檢測，相關絕緣件要經過局放檢測，確保元器件的高質量，提高氣箱的密封性能。

■完善的檢漏技術：除元器件的質量控制外，氣箱經裝配、充氣后，還要采取進一步的100%檢漏。

■高標準的要求：氣體年相對泄露率<0.01%，遠高于國家標準規定的<1%技術要求。

7.自動化流水線

先進的自動化流水線以及完善的工業流程生產，確保生產效率，提高裝配精度。

8.出廠檢驗項目：

■產品裝配檢驗

■氨質譜檢漏檢驗

■耐壓檢驗

■機械特性檢驗

■主回路電阻測量

■Sf6氣體水分含量測定

■外觀檢驗

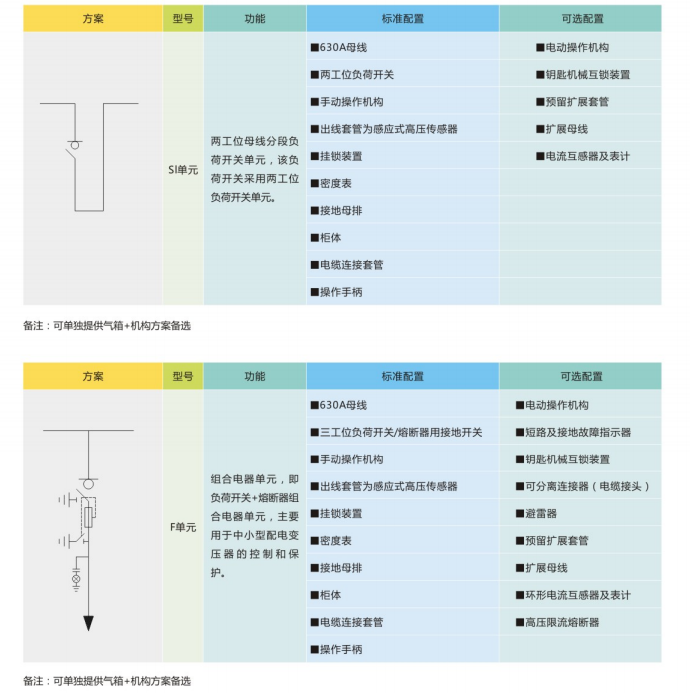

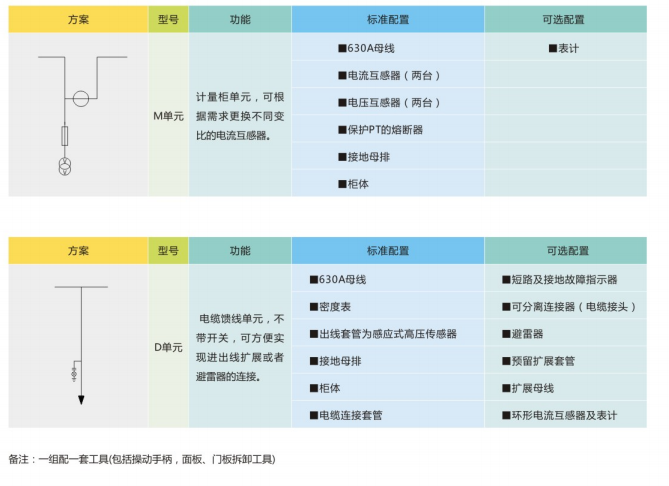

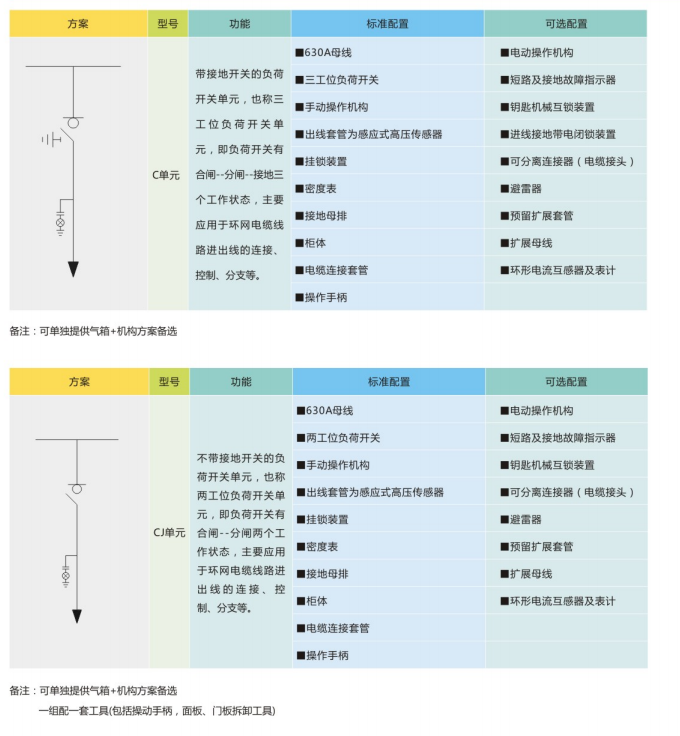

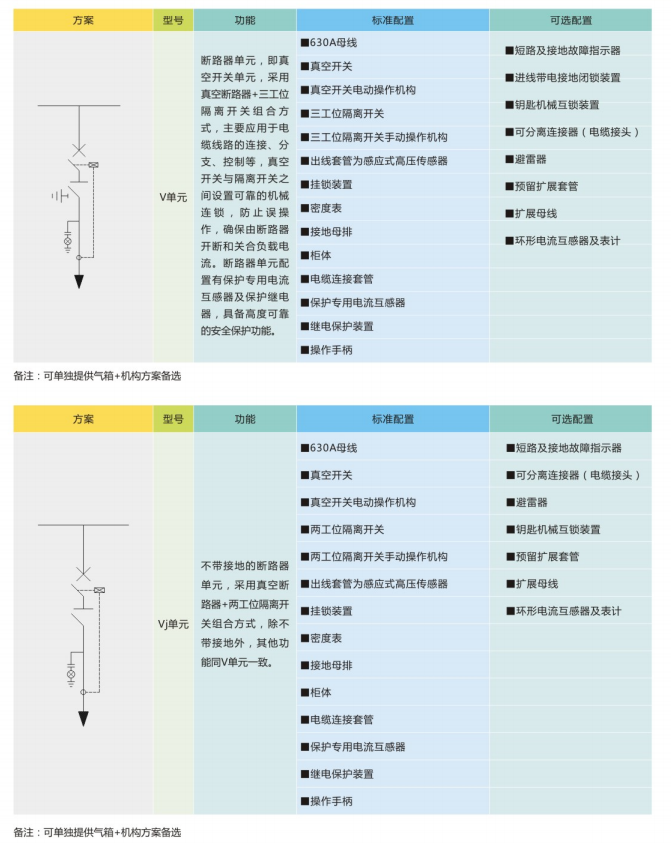

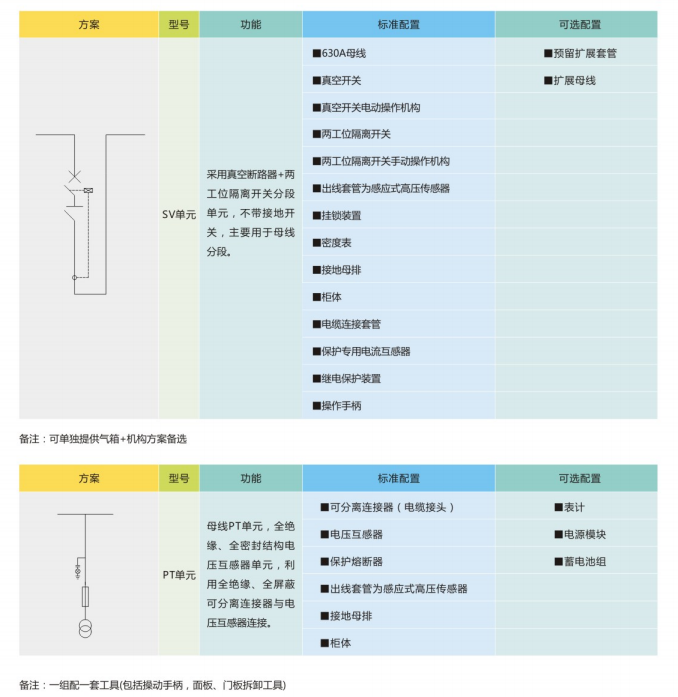

基本單元方案

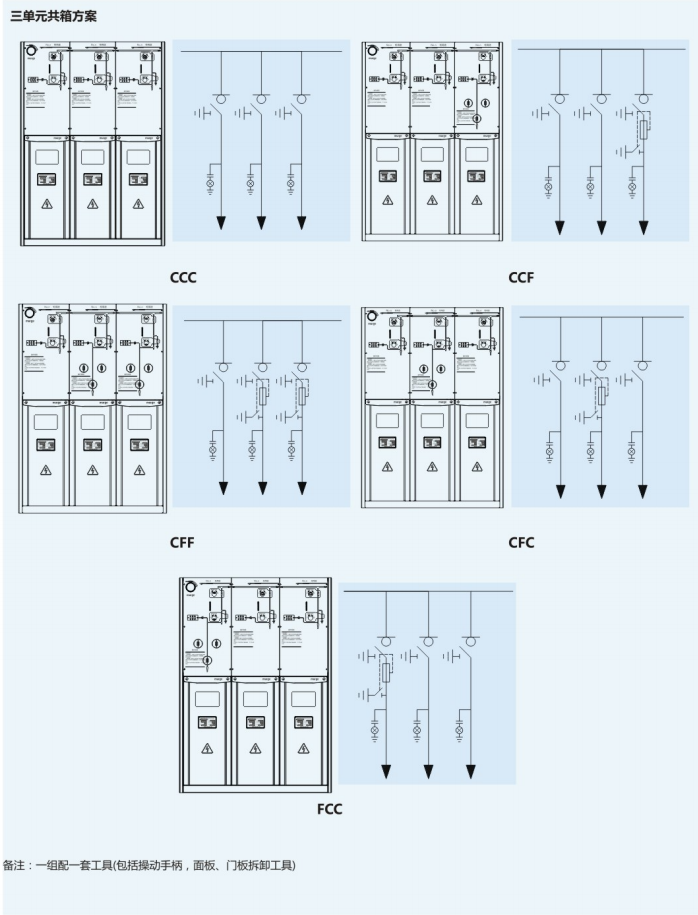

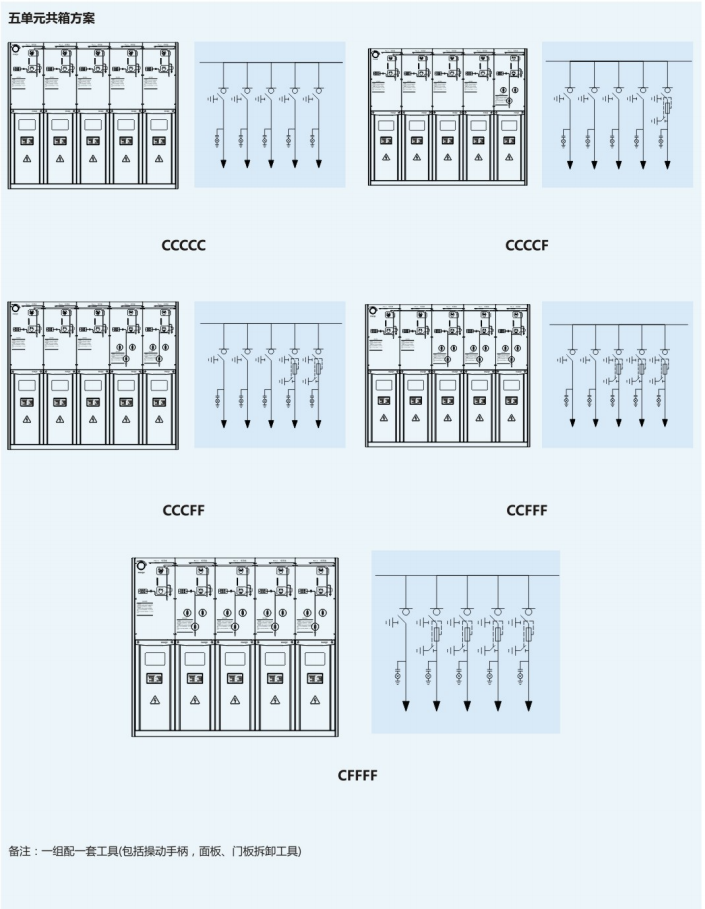

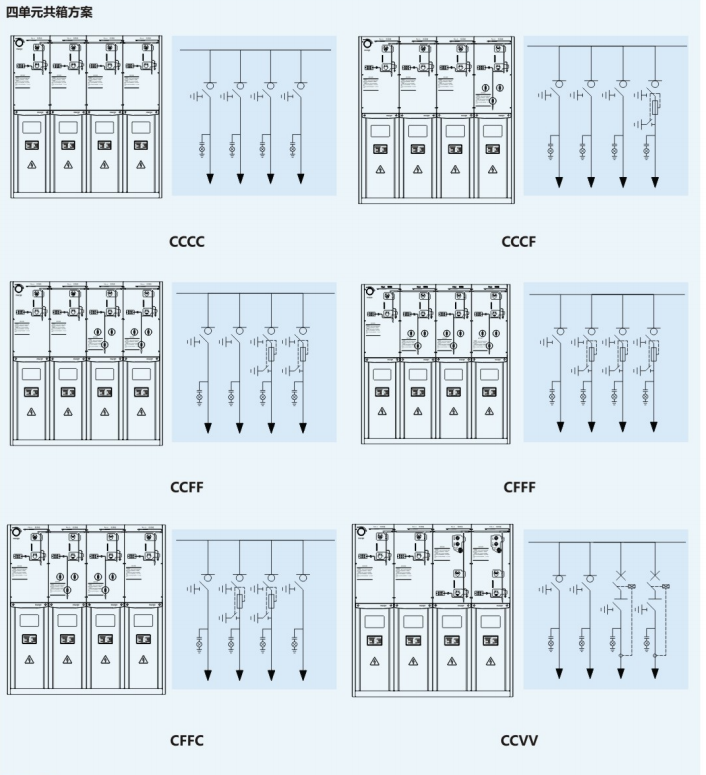

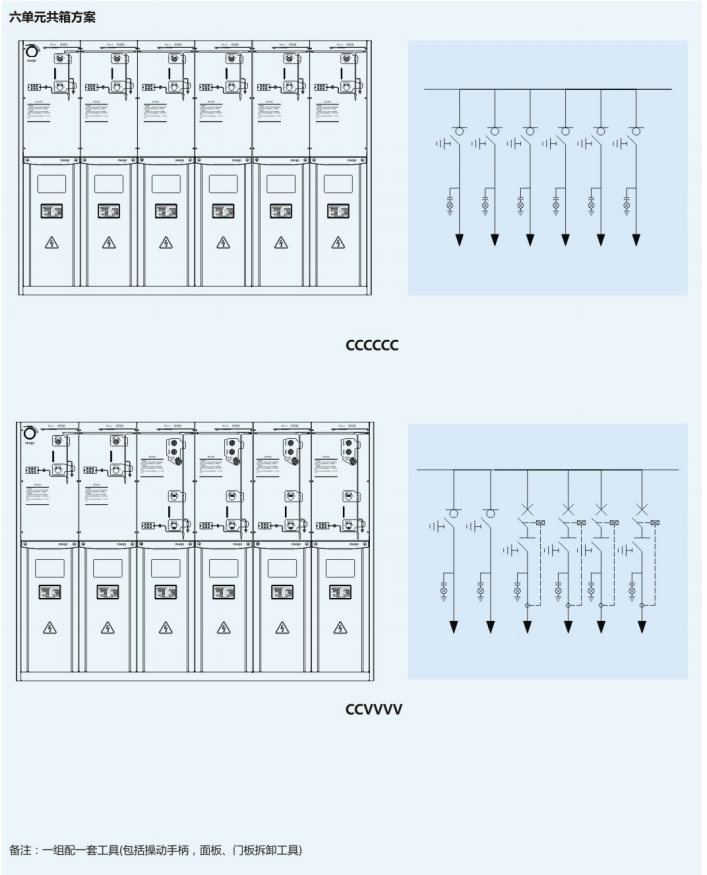

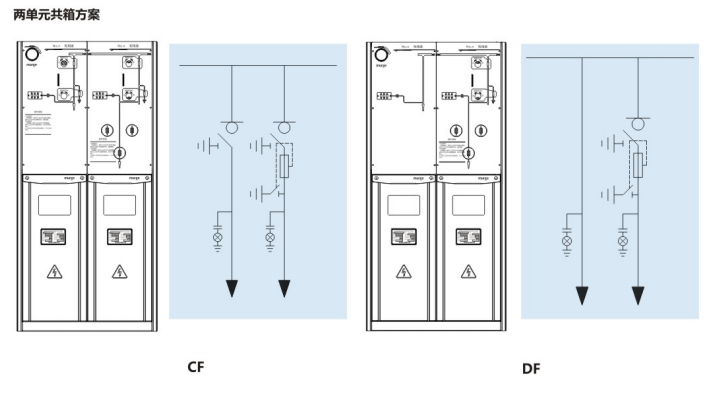

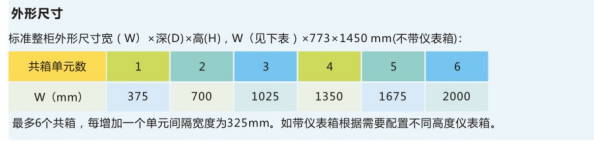

組合單元方案

CYC開關系列的組合方案中每個單獨的型號開關單元配置參見基本單元方案中的標準配置和可選配置，每個共箱組合配置一個密度表，

一把操作手柄。（備注：可單獨提供組合氣箱+機構方案）

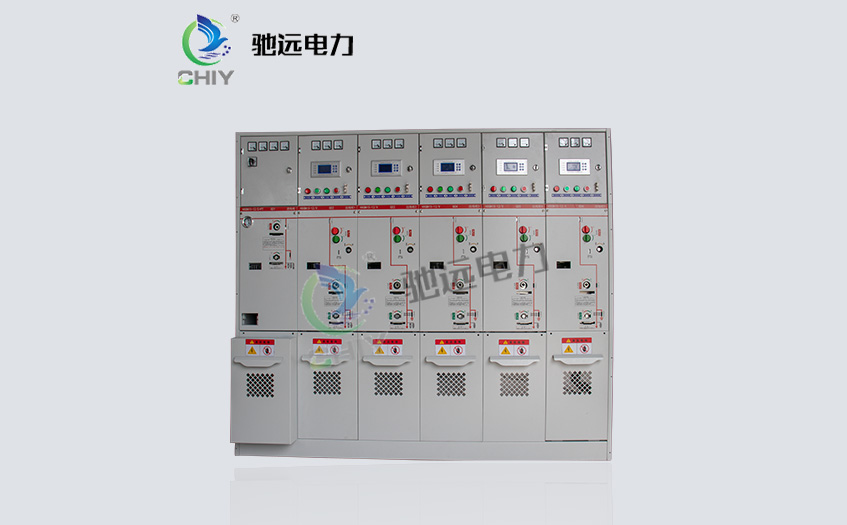

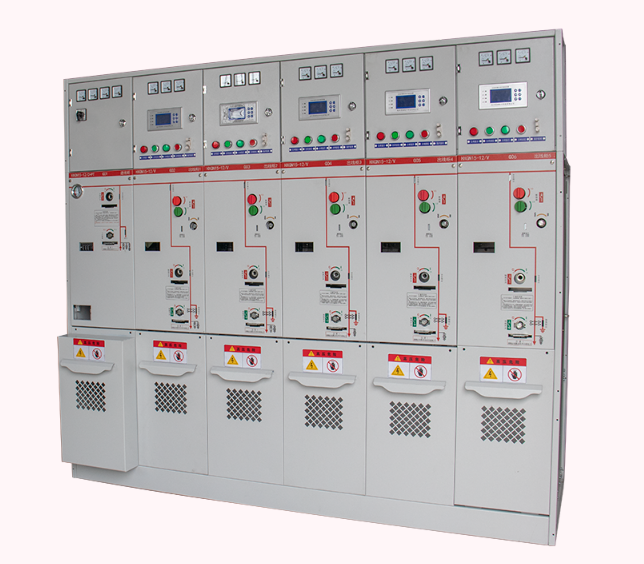

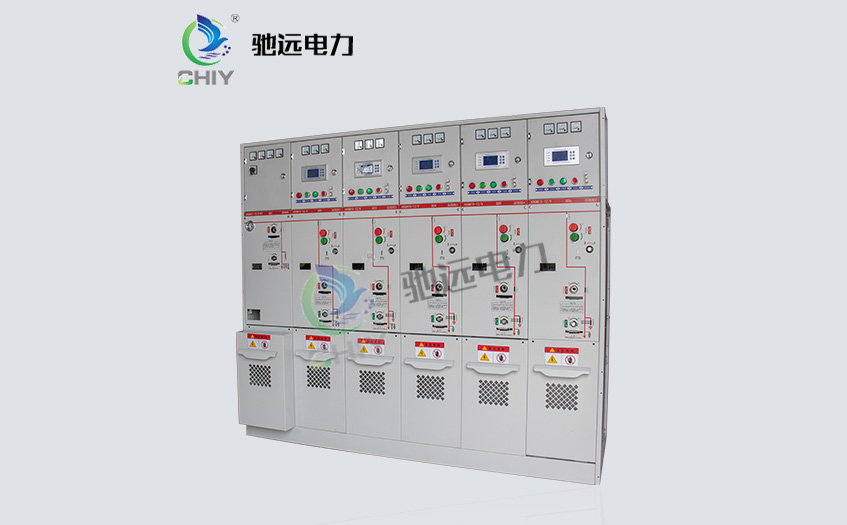

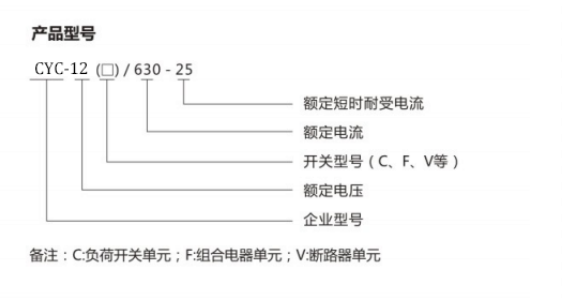

CYC系列氣體全絕緣緊湊型環網柜（RMU）是馳遠公司自主研發的新型SF6氣體絕緣的中壓開關設備，產品采用模塊化設計，可根據不同設計方案任意排列，實現共箱式單元與擴展式單元完美結合，滿足各種二次輸配變電站對緊湊型開關柜靈活使用的需求。

CYC系列開關設備是一個完全密封的系統，其所有帶電部件及開關均封閉在不銹鋼的殼體內，不受環境影響；具有運行可靠，保障安全，緊湊型結構設計、占用空間小，免維護、長壽命等特點。

產品已通過國家級高壓電器試驗中心型式試驗認證，廣泛用于小型二次配電站、箱式開閉所、工礦企業、機場、鐵路、商業區、高層建筑、高速公路、地鐵、隧道及自然條件較惡劣的場所領域。

執行標準：

GB3804-20043.6kV~40.5kV高壓交流負荷開關

GB1984-2014高壓交流斷路器

GB16926-2009高壓交流負荷開關-熔斷器組合電器

GB1985-2014高壓交流隔離開關和接地開關

GB3906-20063.6kV~40.5kV交流金屬封閉開關設備和控制設備

GB/T11022-2011高壓開關設備和控制設備標準的共用技術要求

GB4208-2008外殼防護等級（IP代碼）

GB/T5582-1993高壓電力設備外絕緣污穢等級

GB9969.1-1998工業產品使用說明書總則

DL/T404-2007 3.6kV~40.5kV交流金屬封閉開關設備和控制設備

GB/T13384-2008機電產品包裝通用技術條件

GB191-2008包裝儲運圖示標志
