簡介

隨著配電網電纜工藝的發展，在小容量獨立負荷分配集中的情況下，由于分線盒不能直接操作每條線路，所以電纜分支箱可以用來連接電纜的多個分支。

1電纜分支箱在長距離線路上的作用有很多小截面電纜經常造成電纜使用的浪費，所以在出線載荷下，經常使用主干網大截面電纜出線。然后，當荷載接近荷載時，利用電纜分支箱將主干線電纜分成幾個小截面電纜，由小截面電纜與荷載連接。這種連接方式廣泛應用于城市電網的供電，如變電站工程、小用戶供電等。

2)電纜傳輸。在一條較長的線路中，電纜的長度不能滿足線路的要求，因此有必要使用電纜連接器或者電纜轉接箱，通常在短距離內，但當線路較長時，根據對電纜線路的經驗，如果電纜中間有多個中間接頭，以確保安全，電纜分支箱將考慮轉移。

電纜分支箱應用廣泛。隨著技術的進步，帶開關的電纜分支箱的數量也在不斷增加，城市電纜多采用雙回路供電，因此有些人直接把帶開關的分支箱稱為環形網柜。然而，目前大多數環形網柜還不能實現配電自動化，但是廠家已經引入了環形網柜，即可以實現配電網自動化的網柜。

電纜分支箱的作用

目前，越來越多的鐵路配電網采用電纜供電。有時會出現相對集中的獨立負荷分配，容量較小。（歐洲）電纜分線盒。這時，我們通常用電纜分線盒來連接電纜的多個分支。這是因?yàn)殡娎|分線盒不能在每條道路上直接運行。（歐洲）哪一個比電纜分線盒更好？它只是起到電纜分支的作用。高壓電纜解復用器實際上包含兩點，一點是傳輸電纜，另一點是解復用電纜。

電纜抽頭連接：當一條配電線路相對較長的距離時，如果你選擇很多小面積的電纜進行電力傳輸，它會浪費很多電纜，所以在離線到電力負荷時，我們通常會選擇大型干線電纜，然后，當我們接近負荷時，我們使用電纜分支箱來分支主干電纜，歐洲電纜分支箱制造廠，將主干電纜分成多個小面積電纜。負載由小面積電纜連接。

（2）電纜切換功能：當配電距離較長時，由于電纜本身長度有限，不能滿足長距離的要求，必須用電纜接頭連接，或者用電纜開關箱連接。由于電纜的切換效應僅限于電纜本身的長度：當電纜的分布距離相對較長時，而在距離3000米以上的電纜線路上，如果采用多個中間接頭進行連接，則會增加安全隱患。因此，為了保證供電的安全，我們通常采用電纜分線盒進行傳輸。

本實用新型實現了不同電纜段的方便對接，摒棄了電纜中頭的復雜工藝，改善了電纜連接環境，保證了對接質量，便于后續操作的日常檢查和維護。

選型的問題

隨著電力工業現代化的快速發展，戶外高壓電網改造已全面展開。當?shù)叵赂删€電纜需要在一定距離內實現多回路分支分布時，河南華東電纜表示，使用電纜分支箱作為配電的重要支撐設備是一種經濟、方便、安全的方法。

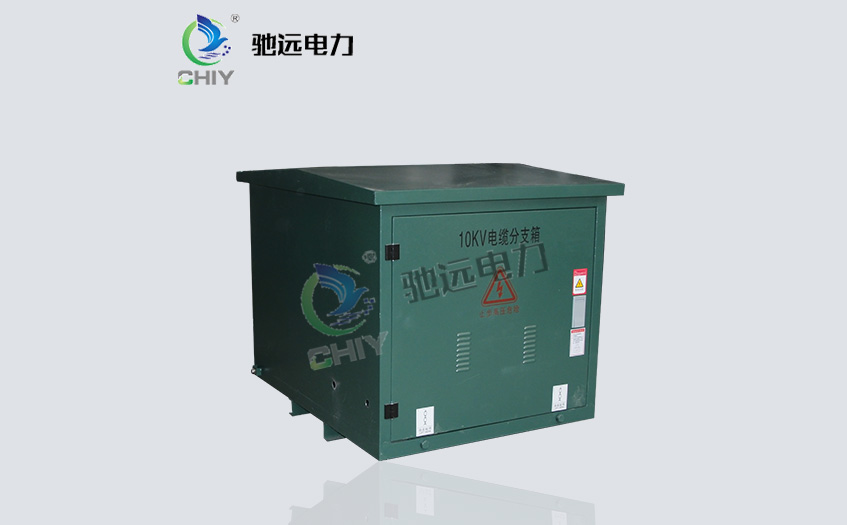

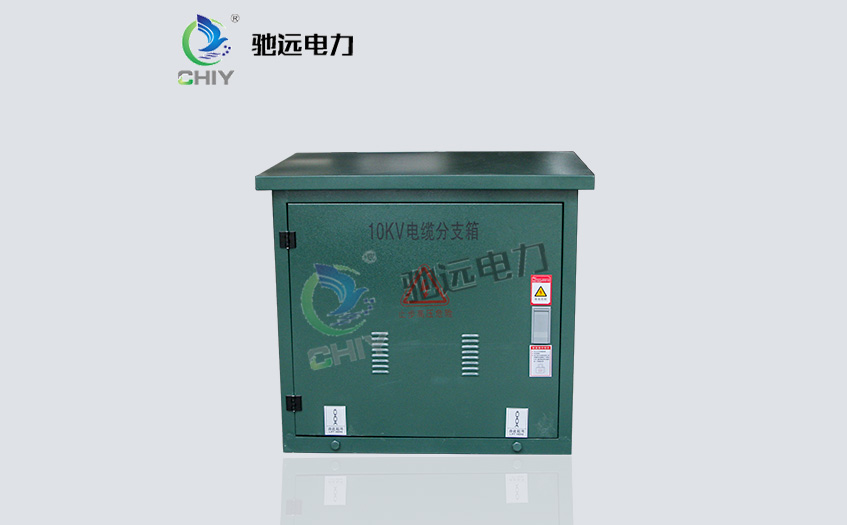

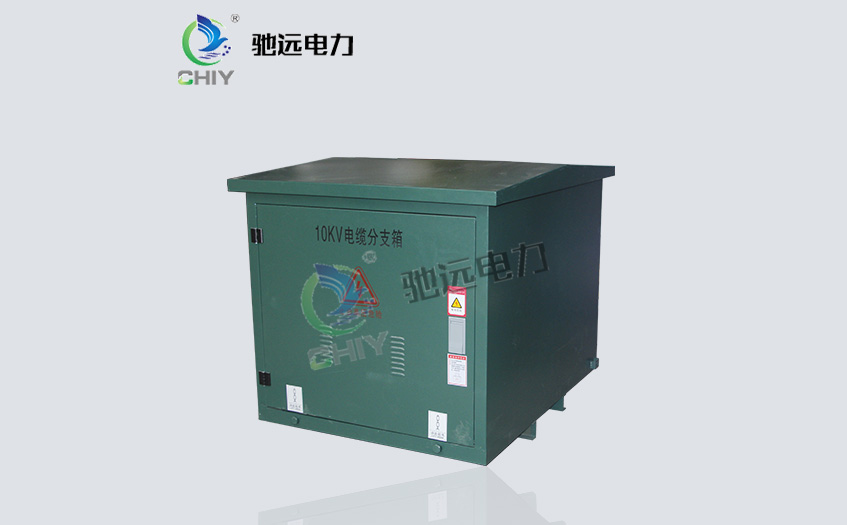

10kV電纜分支箱的選型

(1)熱收縮材料作為空氣絕緣的主要材料，是一種早期產品，已被淘汰。

（2）保護電纜分線盒的主要材料為橡塑層。在長期運行過程中，易發生內部界面分離和端部裂紋外露，從而造成絕緣和密封損壞的分支電纜傳輸箱，限制了產品的開發。

(3)以三元乙丙橡膠(EPDM)為主要材料的電纜接頭密封電纜分支箱。其原材料堅硬，且三元乙丙橡膠具有可燃性數據，易蠕變或起弧，合在一起，防潮、防水、抗老化功能較弱，無法滿足長期無保護運行的需要。三元乙丙橡膠(EPDM)是一種有毒物質，也不利于環境保護。

(4)帶電可拆卸式電纜分支箱。我國的供電系統向三相變壓器供電。在拔插時不可能同時拔掉三相變壓器，這會造成中性點嚴重偏差和閃弧的可能性。在短時間內，將形成兩相供電，造成大規模停電，對供電和設備造成不必要的經濟損失。

(5)硅橡膠電纜接頭防洪電纜分支箱。其軟性材料、高彈性、高密度、全絕緣、(歐洲)電纜抽頭箱廠，材料密封性能好，防水、耐老化、阻燃、耐電暈、長期使用、免維護等優點。由于硅橡膠與電纜的干涉配合，徑向收縮的均勻性很高，不會因熱膨脹和冷收縮引起的內部蠕變而破裂，從而使內部界面分離。同時，電纜分線盒供貨商對電纜本體有徑向持久壓力，使內部接口緊密可靠地結合。同時，硅橡膠本質上是一種環境友好的材料，對環境保護也是有益的。

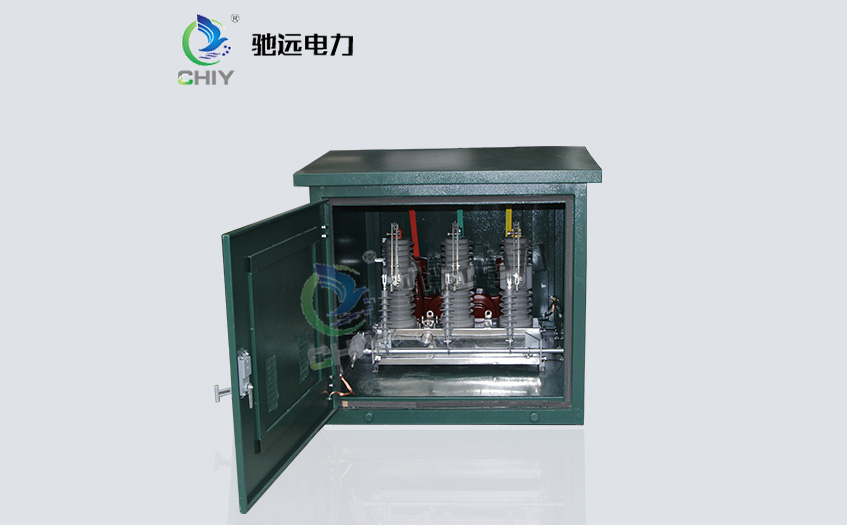

(6)帶有SF6負載開關斷路的電纜分支箱。如圖所示，可實現環柜功能，價格低于環柜。在戶外開關站的更換中起著重要作用。維護、檢修支線，減少停電損失。尤其是在線路走廊和配電室建設困難的情況下，更顯示出其優越性。

帶電觸摸與帶電非接觸的區別與選擇

帶電觸頭與帶電不可接觸電纜接頭的主要區別在于，前者在導電屏蔽層內外都有半導體屏蔽層，而接地則采用金融夾具連接，以保證電纜接頭的表面電位與接地電位相同。后者也是硅橡膠電纜接頭，測量結果均為零，但在實際操作中，后者的表面可能會誘發。如果在內部多回路并聯運行中使用，則在帶電時需要檢測相鄰電路，使用可接觸電纜連接器有利于安全。電纜分線盒根本不存在這樣的問題，因?yàn)樵O(shè)計是免維護的產品，分線盒內沒有二次線路需要維護和檢修，分線盒外殼為IP33保護等級，箱體接地可靠，分線盒外殼在帶電操作時不允許打開，這是由于電纜分線盒的設計是免維護產品，不需要對分線盒進行二次線路維護和大修，分線盒外殼采用IP33保護等級，箱體接地可靠，不允許在帶電操作時打開分線盒外殼。而且不可能接觸到分支箱內的電纜接頭。即使在沒有外力的情況下，使用可觸摸和不可觸摸的電纜連接器，結果也是一樣的。從運行可靠性的角度來看，由于表面覆蓋有導電層，并用金屬箍接地，因此不存在外部絕緣，所以可以觸摸。然而，不可接觸電纜接頭的外層是強絕緣硅橡膠，而且還有許多外部絕緣爬升距離。從以上分析可知，在相同情況下，非接觸電纜接頭的工作可靠性高于接觸式電纜接頭。從經濟角度看，非接觸式連接器的價格也低于接觸式電纜連接器的價格。因此，理想的使用非接觸硅橡膠電纜接頭。
