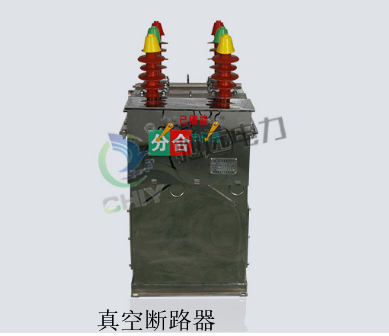

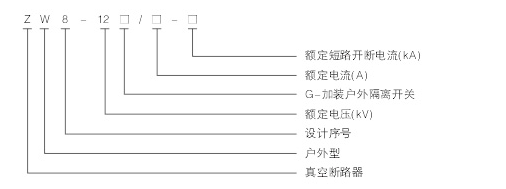

真空斷路器生產廠家對真空斷路器的生產是相當?shù)膹?fù)雜的。根據使用條件，可分為室內型（znx**）和室外型（zwx**）。

該機構為電能儲存、電開關斷開、具有手動功能。整個結構由開關彈簧、儲能系統、過流釋放、開關線圈、手動開關系統、輔助開關、儲能指示等部件組成。

真空斷路器利用高真空電流通過零，等離子體迅速擴散和熄滅電弧，達到切斷電流的目的。

動作原理

儲能過程：當儲能電機14通電時，電機驅動偏心輪轉動，輥?zhàn)?0和連接板7通過抵靠在偏心輪上的輥?zhàn)?0擺動，推動儲能棘爪6擺動。棘輪11旋轉，并且當棘輪11上的銷抵靠?jī)?chǔ)能襯套32的板時，兩者一起移動以伸長懸掛在儲能襯套32上的閉合彈簧21。儲能套32通過定位銷13固定，保持儲能狀態。同時，儲能襯套32的臂推動行程開關5，切斷儲能電機14的電源。儲能爪抬起，棘輪可靠斷開。

閉合操作過程：當機構接收到閉合信號（開關斷開，儲能）時，閉合電磁鐵15的鐵心向下吸，定位器向13個方向逆時針方向拉動，儲能保持，t閉合彈簧21驅動儲能套筒32逆時針旋轉，凸輪壓力驅動套筒30。驅動連接板29和搖臂27移動，使搖臂27固定半軸25，機構處于關閉狀態。此時，聯動裝置28將定位部件鎖緊，使定位牛不能逆時針旋轉，從而達到聯動機構的目的，保證機構不能在關閉位置關閉。

開啟操作過程：斷路器關閉后，開口電磁鐵連接到信號上，吸引鐵芯，打開釋放機構19中的引射桿向上移動，使脫扣器軸16旋轉，引射棒18向上移動，彎曲板26向上移動，半軸25逆時針方向旋轉。半軸25和搖臂27被扣住，斷路器在開口彈簧的作用下打開。
