介紹

真空接觸器采用真空滅弧室滅弧，經常用于正常工作電流的通斷。常用于6kV、380V(660V、1140V)交流電動機的開關，中低壓長距離頻繁起動、停機。

該系列低壓真空交流接觸器廣泛應用于煤礦、電力、冶金、紡織等行業。各產業部門如高層建筑。

低壓真空交流接觸器適用于交流：50HZ.額定電壓：1140V，額定電流63～630A，用于遠距離開關回路，交流電動機頻繁啟停。特別適用于裝配各種防護裝置的隔爆電磁起動器。

組成

真空接觸器主要由真空斷路器和操縱機構組成。真空滅弧室具有通過正常工作電流可靠滅弧和工作電流頻繁中斷的兩項功能。但不能切斷過載電流和短路電流。操作機構由鐵芯保持線圈和電樞組成。線圈通電，吸引電樞，接觸器關閉；線圈丟失，接觸器斷開。吸引線圈有兩種形式：直流和交流。

真空滅弧室的外殼可以用玻璃或陶瓷絕緣材料制成，其內部的真空度通常超過10pa。由于殼體內的空氣很小，因此可以使接觸開口距離變小并且可以容易地熄滅電弧。觸頭材料一般由銅、銻、鋨和其他合金制成。滅弧室屏蔽層的作用是，當電流被切斷時，金屬蒸汽從冷凝接觸間隙中擴散出去，有利于電弧的熄滅，防止金屬蒸汽飛濺到絕緣殼上，降低絕緣層的絕緣強度。動觸頭通過波紋管與外殼下端連接。動觸頭可上下移動，無泄漏。

工作原理

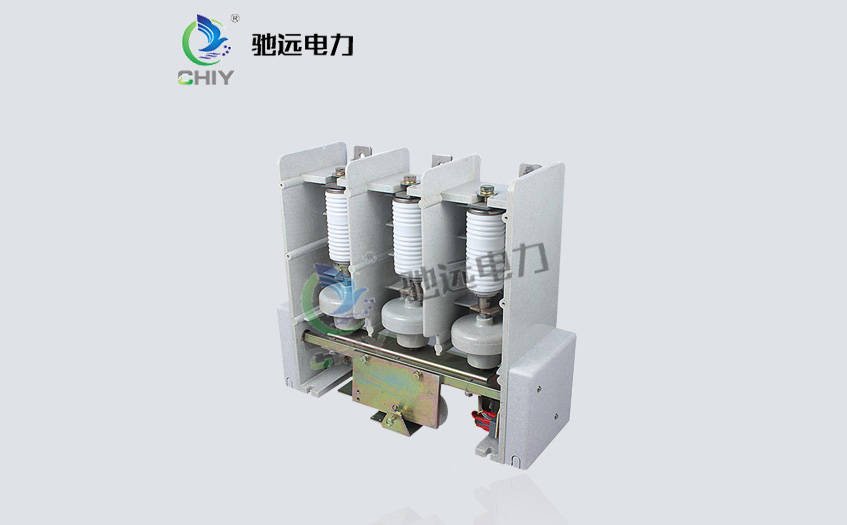

真空接觸器通常由絕緣框架、金屬底座、傳動臂、電磁系統、輔助開關和真空開關組成。當電磁線圈通過電壓控制時，標題鐵驅動拐點臂轉動真空開關管內的主觸點。電磁線圈關閉后，由于分離彈簧的作用，主接點被打破。

真空開關管由上蓋、下蓋、金屬波紋管和陶瓷管組成，真空開關管殼由95瓷質絕緣材料制成的波紋瓷管制成，真空開關管由上密封、下密封、金屬波紋管和陶瓷管等組成。具有爬行距離長、機械強度高、耐高溫、耐沖擊等特點。將一對動態觸頭封裝在真空開關管中，觸頭材料為Cu-W-WC，耐磨性好，截止值低，在保證良好的分?jǐn)嘈阅艿臈l件下，降低了分?jǐn)噙^程中的過電壓，提高了真空開關管的電壽命。當金屬波紋管軸向移動時，移動觸點被驅動進行開合動作。

電磁系統兼顧了實際吸力特性和反作用特性的良好配合，充分發揮了接觸器運行過程中低噪聲和節電的優勢。絞合雙線圈由起動和維護兩個繞組成，并由輔助開關切換。為了方便用戶進行交流電源的運行，接觸器帶有橋式整流裝置。

機械鎖：當閉合線圈通電時，接觸器被吸收，而機械鎖被鎖定：當跳閘線圈通電時，機械鎖被松開，接觸器被 釋放，跳閘線圈處于熱狀態，其在US85%-110%范圍內的電壓使接觸器能夠可靠地釋放。

高壓真空接觸器的優點

真空接觸器滅弧能力強，耐壓性好，工作頻率高，使用壽命長，無電弧噴涂，本體。

體積小，重量輕，維修周期長。真空接觸器真空滅弧室是根據高技術要求制造的。如果工藝不好，則容易降低滅弧室的真空度。觸頭材料不好，當開斷電流時，會出現“阻塞過電壓”現象，即當開斷電流時，由于真空滅弧室滅弧能力強，在00：00以后電弧電流不會自然斷電。相反，它突然從一定的電流值下降到零，導致高過電壓。阻斷過電壓會危及電氣設備的安全運行。

故障原因

真空接觸器能否閉合、開啟，能否可靠地保持在關閉和開啟的位置，是判斷真空接觸器失效的重要依據。通過接觸器的日常維護和維護，可以檢測和排除主電路中的故障。

常見故障的主要原因如下：

不能儲存能量：不能儲存能量是真空接觸器的常見故障之一，尤其是由棘輪和棘爪驅動的儲能機構，故障概率高。為了完成儲能動作，儲能機構主要依賴于儲能電機、驅動機構和定位部件三個環節。牢牢把握這三個環節，就很容易找出故障的癥結所在。

無合閘動作：如果真空接觸器不想發生合閘動作故障，主要關系到合閘電磁鐵是否吸合，儲能是否到位，定位部件是否正常工作。

巧合：有一個關閉動作，但關門被稱為空。在分析真空接觸器故障時，必須從關閉和保持（鎖定）開始，然后分析是否與儲能部件有關。

無開路：這里要強調的是，當接觸器被拒收或關閉時，在對接觸器主體進行分析和維修之前，要充分判斷原因是否在于控制和輔助開關、端子條等二次元件等方面。然后進行接觸器分析和診斷。
